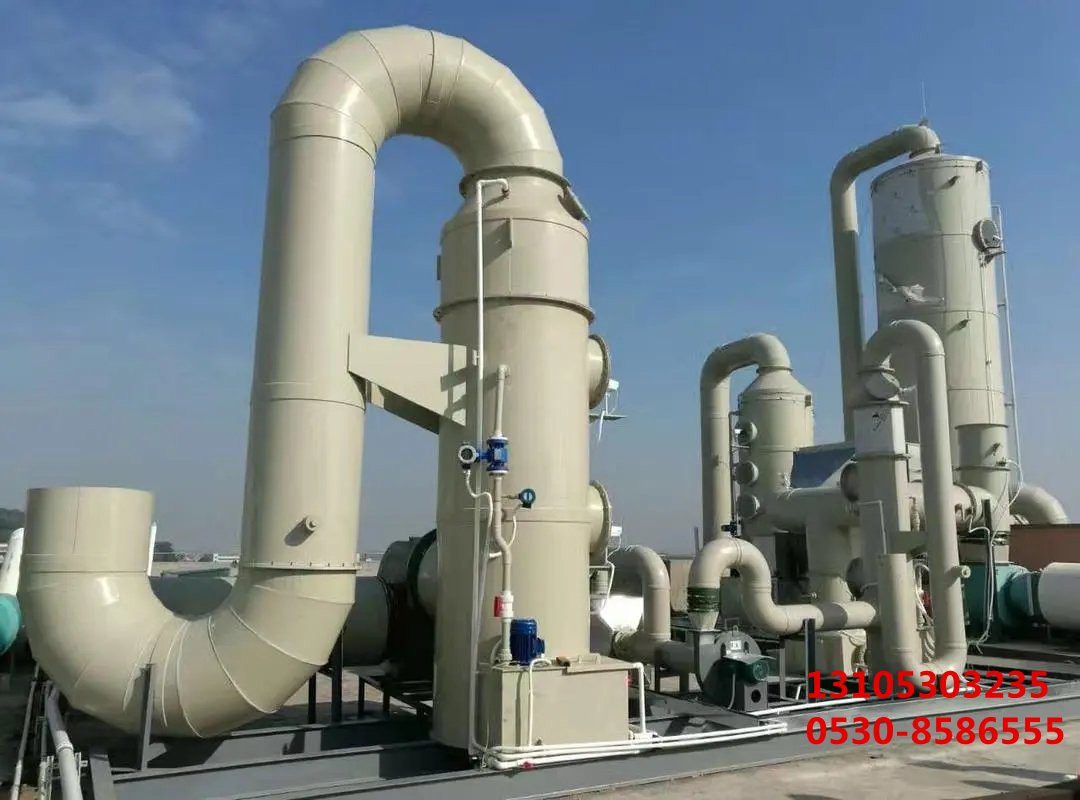

酸霧吸收塔是一種用于處理酸性氣體和其他水溶性有害氣體的設備，其結構和工作原理如下：



結構組成：

- 進氣口：位于塔體下方，用于引入含有酸性氣體的廢氣。

- 風機：提供動力，將外部廢氣吸入塔內。

- 均流段：確保氣體均勻分布，為后續的吸收提供條件。

- 填料層：這是氣液接觸反應的地方，通常由多孔或結構性材料構成，以增加接觸面積。

- 儲液槽：儲存用于洗滌的液體，通常是堿性溶液，如石灰水等。

- 出氣口：經過處理的氣體從這里排出。

工作原理：

1. 廢氣通過進氣口進入塔內，并迅速充滿進氣段空間。

2. 在風機的作用下，廢氣沿切向進入并通過均流段上升。

3. 在填料層中，廢氣與填充物表面流動的藥液（洗滌液）充分接觸。

4. 在這個過程中，廢氣中的酸性物質被堿性洗滌液中和，發生化學反應，生成無害或低毒的物質。

5. ***后，凈化后的氣體通過出氣口排放到***氣中。



綜上所述，酸霧吸收塔不僅能夠處理酸霧，還能夠治理氯化氫、氟化氫、鉻酸霧、氰氫酸、硫化氫、氨氣等其他水溶性有害氣體。這種設備廣泛應用于化工、電鍍、金屬加工等行業，以減少這些行業在生產過程中產生的有害氣體對環境和人體健康的影響。
